利用Java与GeoTools实现矢量边界自动生成地理网格的技术方案

目录
背景概述
一、数据准备与实现原理
1、矢量数据预处理
2、网格生成技术原理
二、具体编码实现
1、获取Shapefile边界范围
2、构建网格要素集合
3、输出Shapefile文件
三、成果检验与评估
1、输出文件格式说明
2、GIS软件验证方法
四、技术总结与展望

背景概述

在数字地理信息处理领域，空间数据的转换与处理技术日益重要。矢量数据以其精确的空间表达能力广泛应用于各类地理信息系统中，但在某些空间分析场景下，网格化数据格式展现出独特的优势。传统的手工转换方式不仅效率低下，而且难以保证数据精度，因此开发自动化转换工具具有显著的实际价值。

Java语言凭借其跨平台特性和强大的生态系统，为地理数据处理提供了可靠的技术基础。结合GeoTools这一专业GIS工具包，我们可以高效实现空间数据的读取、处理和转换功能。本方案重点探讨如何利用这两项技术实现矢量数据到网格数据的自动化转换。

一、数据准备与实现原理

本节将介绍基础数据的基本情况以及网格生成的核心技术思路。

1、矢量数据预处理

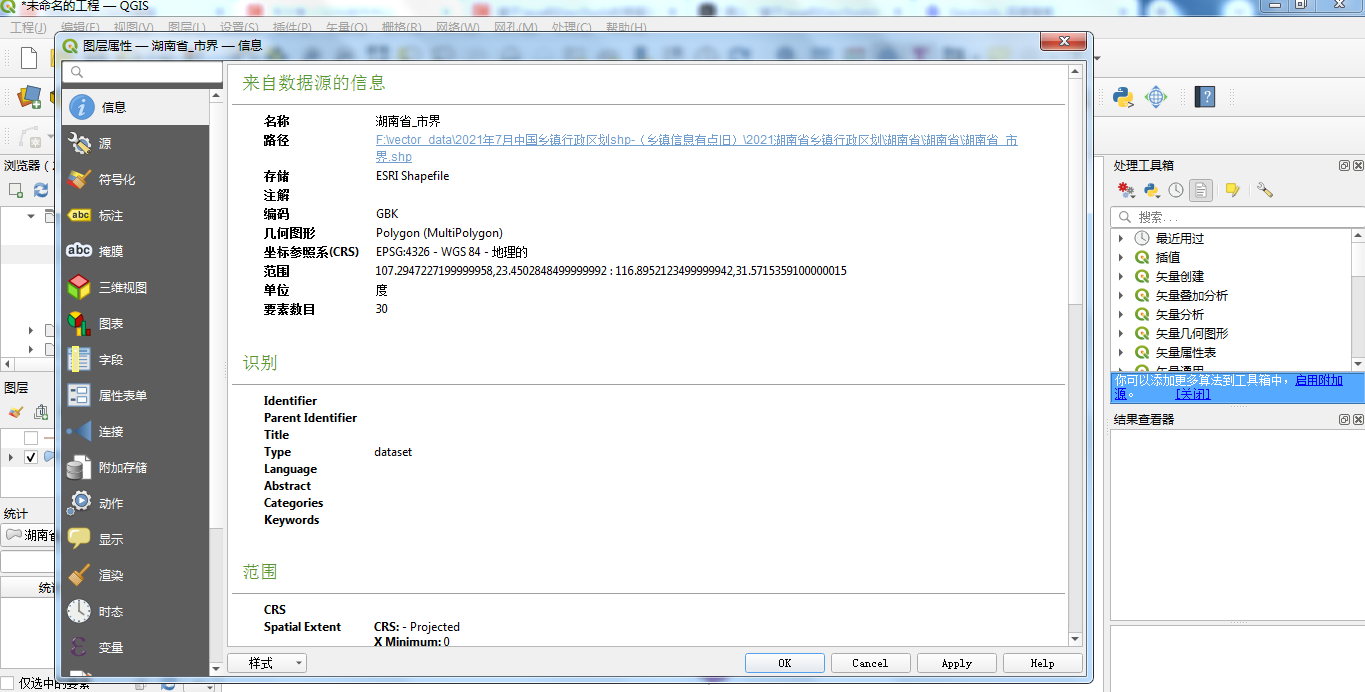

本方案以湖南省行政区划数据为例进行演示。首先需要准备一份完整的区域边界矢量数据，可通过QGIS等专业软件进行查看：

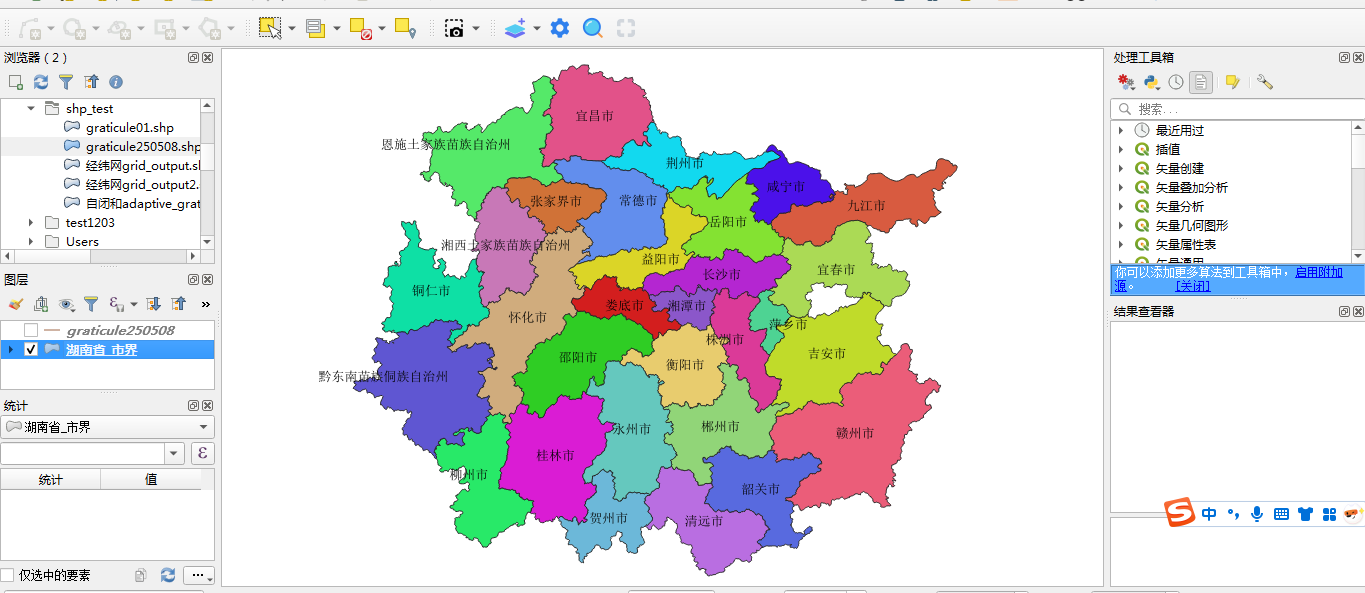

为便于观察数据特征，建议采用分类渲染方式展示不同行政区划：

2、网格生成技术原理

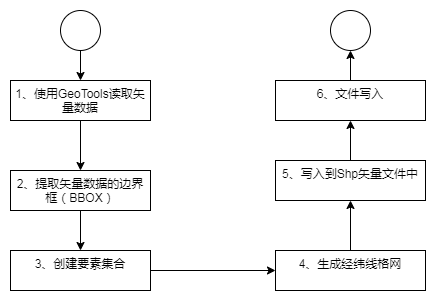

网格生成的主要技术流程如下图所示：

具体实现步骤包括：
1、加载原始矢量数据
2、提取空间范围边界
3、初始化要素容器
4、计算并生成网格线
5、输出网格文件
6、保存结果数据

二、具体编码实现

本节详细介绍各环节的具体实现代码。

1、获取Shapefile边界范围

读取矢量数据并计算其空间范围的示例代码：

// 读取源数据文件
File sourceFile = new File("F:/vector_data/2021年7月中国乡镇行政区划shp-（乡镇信息有点旧）/2021湖南省乡镇行政区划/湖南省/湖南省/湖南省_市界.shp");
ShapefileDataStore dataStore = new ShapefileDataStore(sourceFile.toURI().toURL());
ReferencedEnvelope bounds = dataStore.getFeatureSource().getBounds();
double minX = bounds.getMinX();
double maxX = bounds.getMaxX();
double minY = bounds.getMinY();
double maxY = bounds.getMaxY();
System.out.println(minX);
System.out.println(maxX);
System.out.println(minY);
System.out.println(maxY);

2、构建网格要素集合

定义要素结构并生成网格线的核心方法：

// 定义要素结构
private static SimpleFeatureType createFeatureType() throws SchemaException {
SimpleFeatureTypeBuilder builder = new SimpleFeatureTypeBuilder();
builder.setName("Grid");
builder.setCRS(WGS84);
builder.add("geometry", LineString.class);
builder.add("lineType", String.class);
builder.add("value", Double.class);
return builder.buildFeatureType();
}
// 生成网格线
private static SimpleFeatureCollection generateGrid(double minX, double maxX, double minY, double maxY, double interval) throws SchemaException {
SimpleFeatureType TYPE = createFeatureType();
List features = new ArrayList<>();
// 生成纵向网格线
for (double x = minX; x <= maxX; x += interval) {
LineString line = createLine(x, minY, x, maxY);
features.add(createFeature(TYPE, line, "vertical", x));
}
// 生成横向网格线
for (double y = minY; y <= maxY; y += interval) {
LineString line = createLine(minX, y, maxX, y);
features.add(createFeature(TYPE, line, "horizontal", y));
}
return new ListFeatureCollection(TYPE, features);
}

3、输出Shapefile文件

将生成的网格数据写入文件的实现代码：

private static void writeToShapefile(SimpleFeatureCollection features, File outputFile) throws IOException {
ShapefileDataStore dataStore = new ShapefileDataStore(outputFile.toURI().toURL());
dataStore.createSchema(createFeatureType());
try (FeatureWriter writer = dataStore.getFeatureWriterAppend(null)) {
SimpleFeatureIterator iterator = features.features();
while (iterator.hasNext()) {
SimpleFeature feature = iterator.next();
SimpleFeature newFeature = writer.next();
newFeature.setAttributes(feature.getAttributes());
writer.write();
}
iterator.close();
}
dataStore.dispose();
}

三、成果检验与评估

1、输出文件格式说明

成功执行后，目标目录将生成标准的Shapefile格式文件：

2、GIS软件验证方法

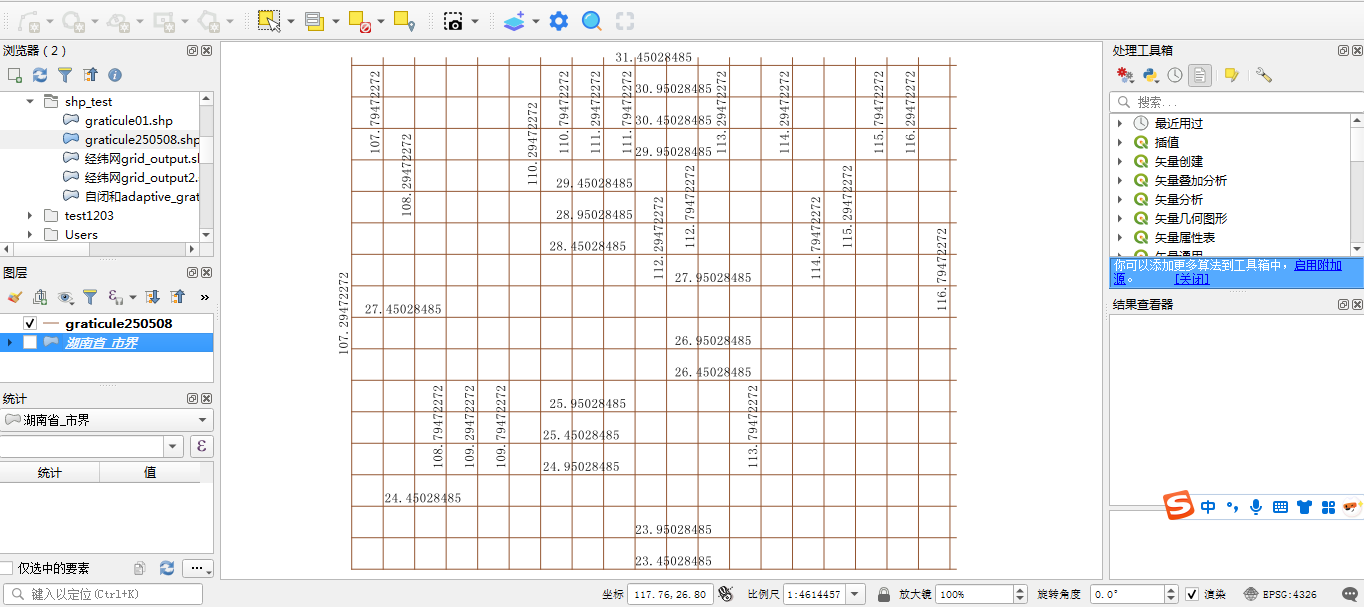

使用QGIS加载生成的网格文件效果如下：

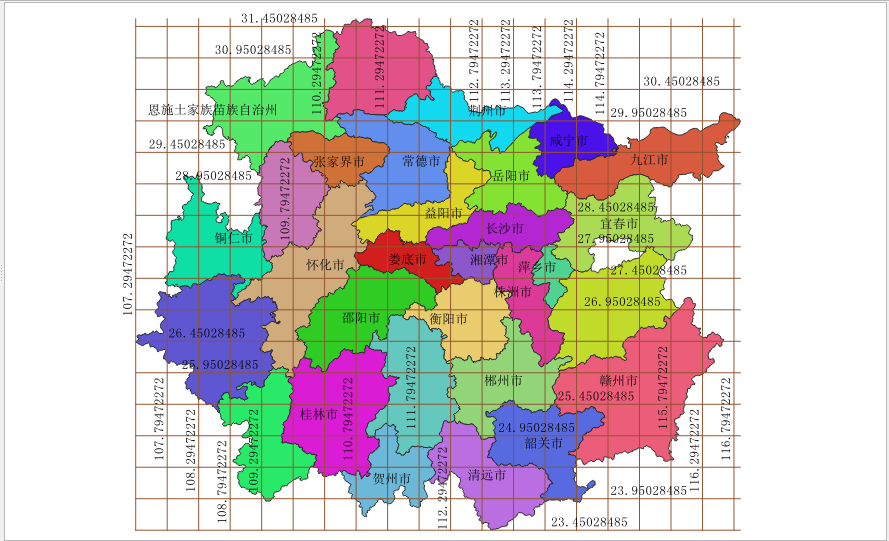

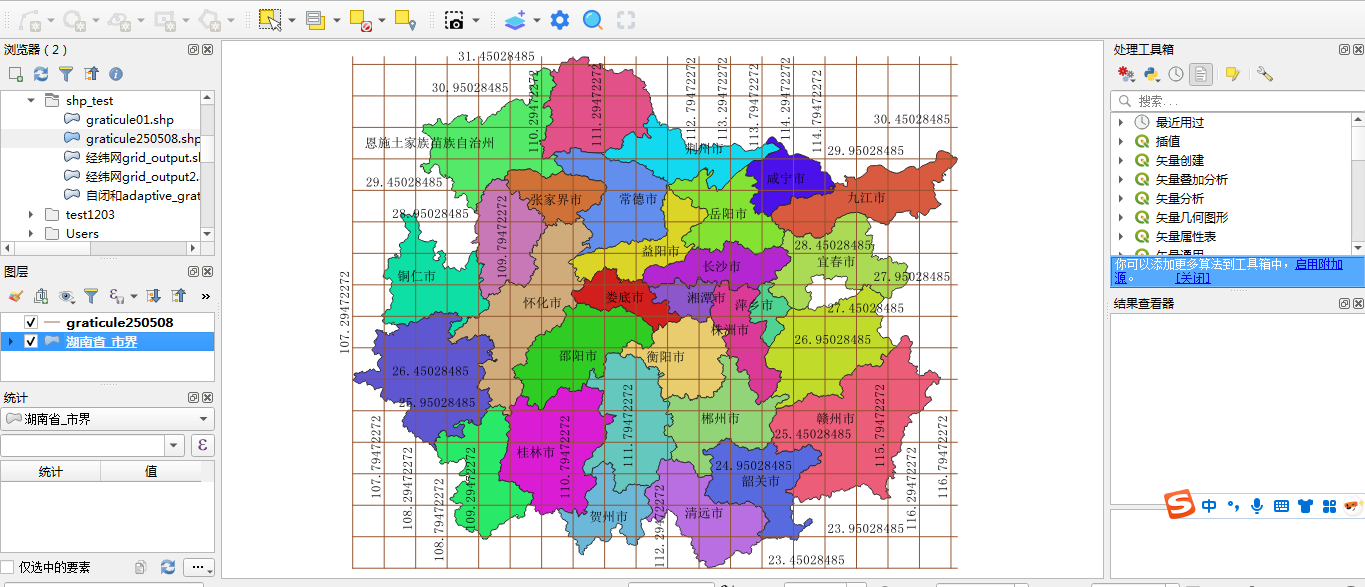

叠加原始数据进行范围验证：

四、技术总结与展望

本方案详细介绍了基于Java和GeoTools的矢量数据网格化转换技术。通过自动化处理流程，显著提高了空间数据转换的效率和准确性。未来可在以下方面进行优化：1）改进网格边缘处理算法；2）增强坐标标注的可读性；3）提升大数据量处理性能。欢迎交流讨论技术细节。
完整示例代码下载：GeoTools实现矢量边界网格化生成工具。
